XY-□型泄壓閥

　用 途

　　該閥主要用于管路終端，控制管路壓力，控制壓力的大小可通過蓋頂部的配重來調節，適用于水泥、電力等工業部門。

　工作原理

　　　當系統壓力超過固定壓力時將泄壓閥頂蓋沖開泄壓。

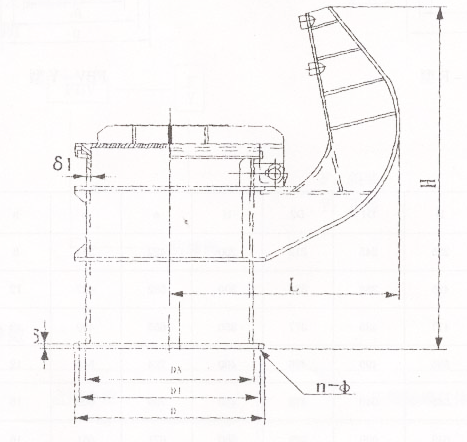

　外形安裝尺寸（見圖、表）

　　外形安裝尺寸

　　

DN	D	D1	H	L	δ	δ1	n-φ
800	958	885	1719	1106	12	4	24-φ24
1300	1415	1370	2850	1550	20	8	31-φ24
