電液動執行機構
概況
電液動執行器是本公司結合全國部份冶金、電力、煤炭等設計院共同開發的最新產品,是一種新穎的液壓動力部件,能完成0-90度、0-120度范圍的主旋載運動,與任何蝶閥、球閥、風門等配套使用,屬于于通用動力機械,是取代電動機構(電動頭)的更新?lián)Q代產品。由此廣泛應用于冶金、電力、礦山、機械、煤炭、化工、糧食、石油、交通、水利、建材等二十多個行業和部門。
一、特點:
1.實現機、電、液、儀一體化,可遠距離控制、中央調度室監控和微機控制。
2.電動執行機構(電動頭)由蝸桿傳動,彈簧力矩控制,機械磨損大、力矩經常失靈、不易調整、過載燒電機、操作不方便,而電液轉角器(電液頭)液壓傳動、過載溢流保護、無級調整、運行平穩、力矩較大、任意鎖定,配置不同的儀器、儀表可實現管道內恒壓或恒流控制。
3.采用全封閉結構,不漏油、不吸塵、不吸水、內部不銹蝕、使用壽命長,適應各種非高溫(120度以下)的惡劣環境使用。
4.特別是風門選用ZDY-C型可任意調節不同角度,調節風量大小比雙行程氣動執行機構、電動執行機構操作簡便、可靠。
5.在電控部分,電動頭是由多組接線端子、二級管、繼電器等復雜元件組成,質量不穩定,在金屬、煤炭等大氣污染的環境中使用容易使之失靈,而回轉器結合液壓特點采用進口全封閉集成電路板,體積小、重量輕、啟閉速度快。
|
二、工作原理:
電液動執行器是一種機、電、液、儀一體化的新型電液動力裝置,它以液壓缸為主體,由電動機、油泵、油箱、濾油器、液壓集成閥、轉臂連桿組合的總成。
通過電機運轉帶動油泵,經液壓集成閥即可使液壓缸輸出力和位移運動,帶動轉臂連桿產生0-90度、0-120度間任意鎖定。
|
|

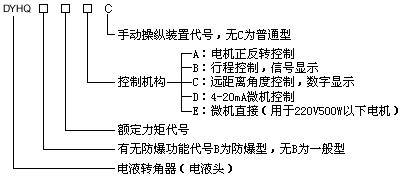

型號說明:
|
|
|
